ワイヤロープの健全性診斷
被覆內のワイヤロープの狀態は???
現在、橋梁に使用されているワイヤロープの検査は、目視検査や打音により行われています。
被覆が施されているワイヤロープの狀態を把握するのは極めて困難です。

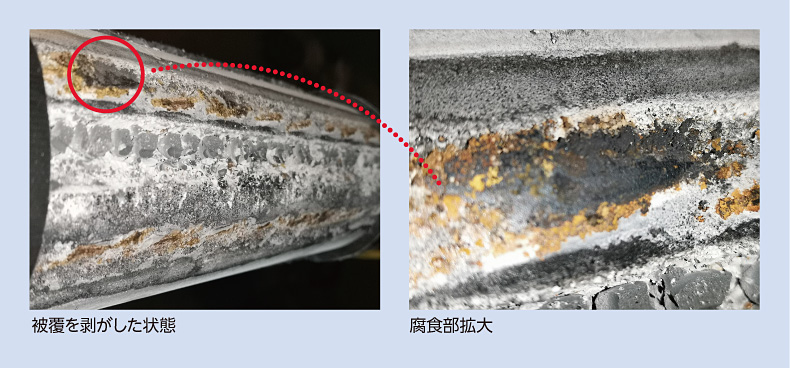

被覆內ロープの腐食の進行により強度が低下し、重大な事故につながる恐れがあります。
東京製綱は全磁束測定法により
ワイヤロープの劣化狀況を高精度に測定します。
ワイヤロープは強磁性體で構成されており、強く磁化するとケーブル中に磁束が流れる性質を持っています。全磁測定束法は、ケーブル中に流れる磁束量がケーブルの斷面積に比例するという原理を利用し、健全部及び腐食部での飽和漸近領域における磁束量を比較し腐食度を評価する非破壊検査方法です。

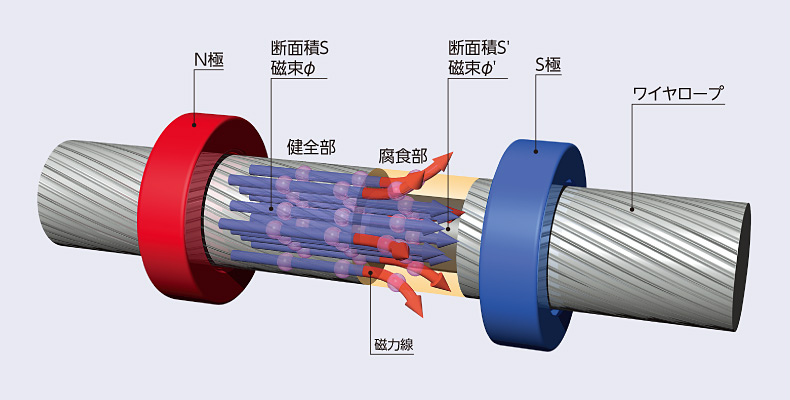

腐食部の測定原理

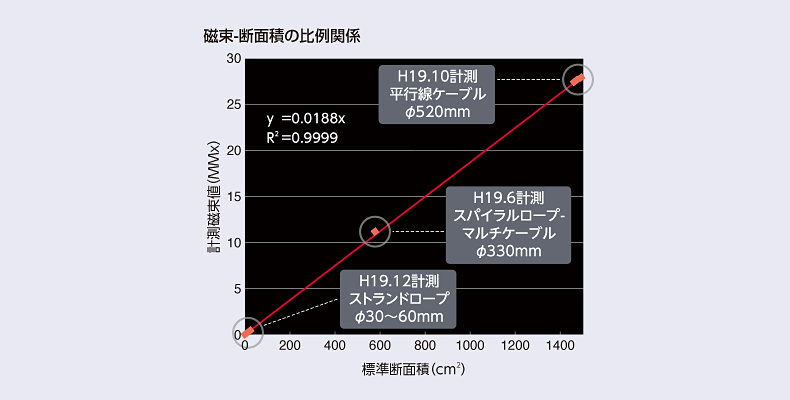

ケーブルを磁化した際にケーブル內を通る磁束（φ）は斷面積（S）に比例します。
健全な狀態の斷面積（S）に対して腐食部の斷面積が（S’）の場合、減少した量（S-S’）が欠損した斷面積であり両者の磁束の差（φ－φ’）に比例します。

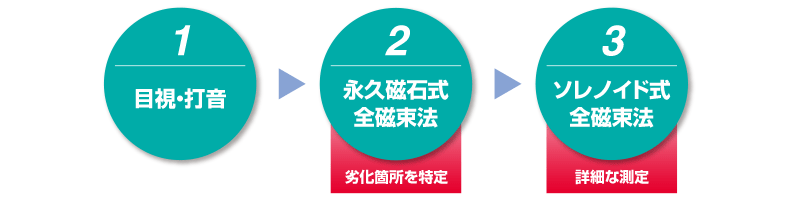

永久磁石式全磁束法とソレノイド式全磁束法を組み合わせ、
効率よく診斷を行います。
現在、點検手法として目視や打音を用いて行っていますが出來る範囲は限られています。そこで、コンパクトで施工性に優れた永久磁石式でワイヤロープの劣化箇所を特定し、高い検出精度を持つソレノイド式で詳細な測定を行います。

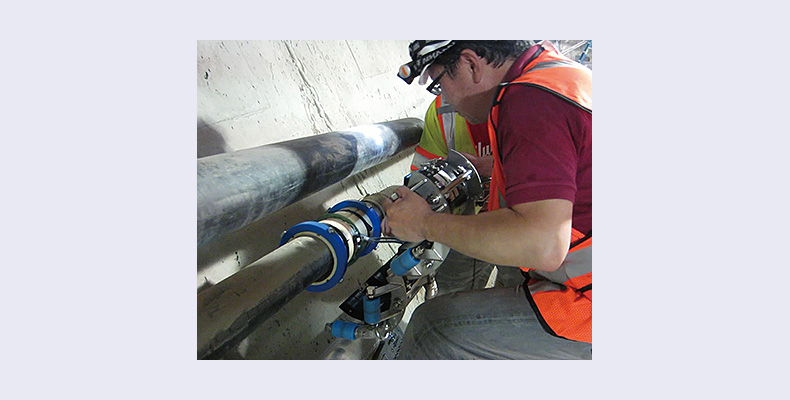

永久磁石式全磁束法

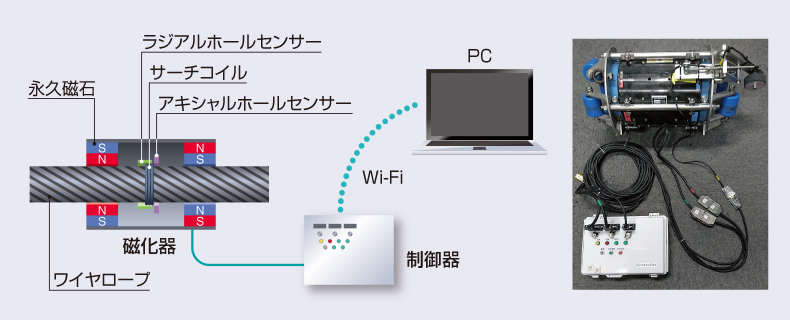

システム構成

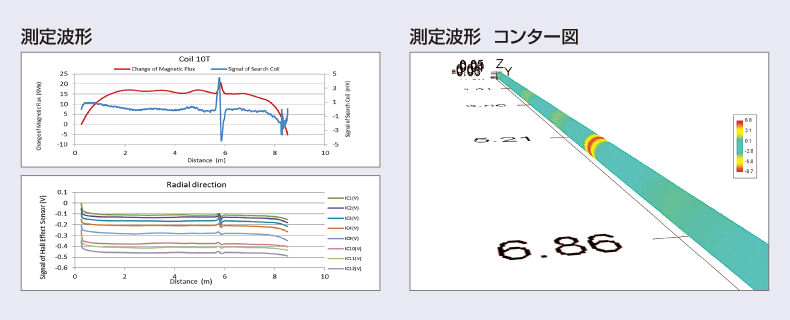

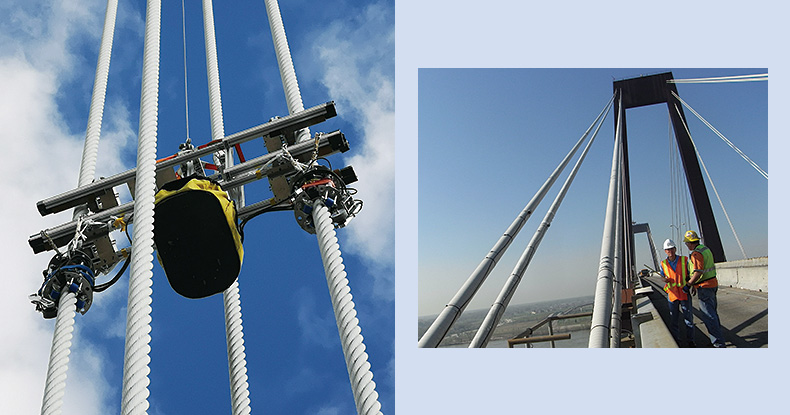

測定事例

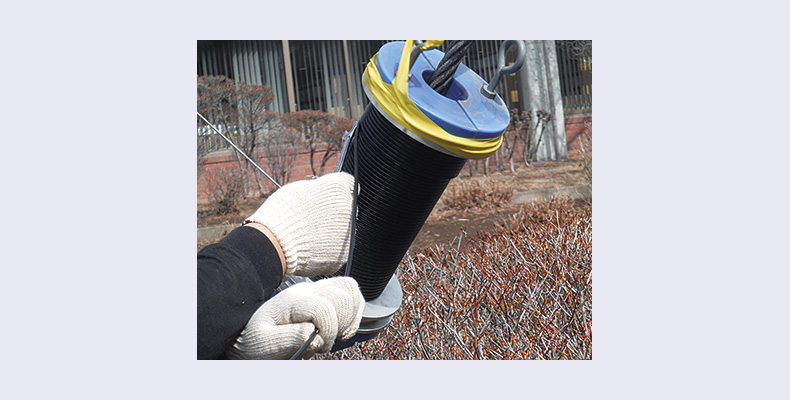

ソレノイド式全磁束法

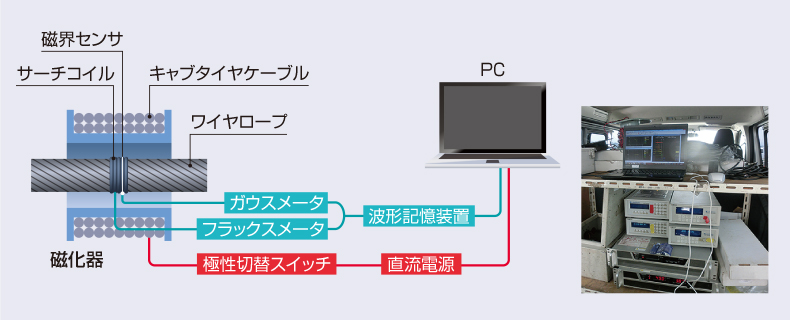

システム構成

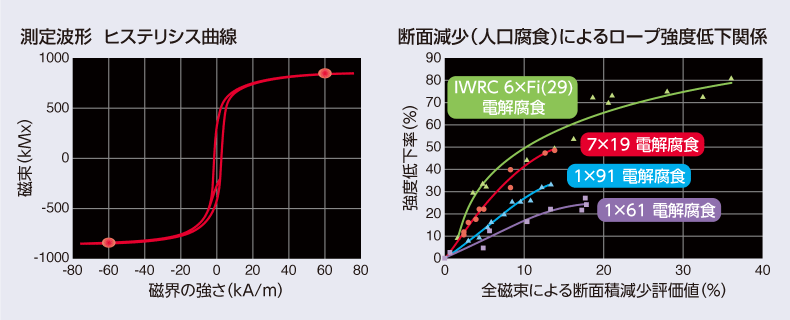

測定事例
